  立式螺带混合机
  您的当前位置: 首页>>混合机系列 | ミキサー>>立式螺带混合机
立式螺带混合机
主要功能:
◆高速时强力混合作用
◆低速时柔和但完全地对可流动的物料进行混合,大量的物料可在短时间内实现混合
◆可以达到高标准的混合均匀
◆几乎可以将所有的物料排干净
立式螺带混合机-日本大野机械产品
立式螺带
设备特点:
◆悬臂轴结构,轴承端不与物料接触
◆搅拌桨与容器壁之间间隙非常小,以防止物料粘结
◆标准化的搅拌驱动箱以确保运行稳定、维修成本低
◆针对每个案例采用合适轴密封结构,轴密封离开产品安装,确保搅拌器密封得到很好的使用。
◆符合GMP设备设计--特殊几何形状的O形圈,高质量的表面处理和消除死角。
立式螺带混合机-日本大野机械产品

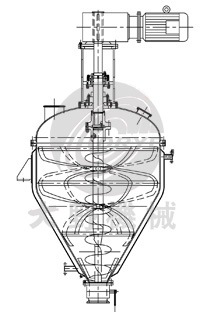

立式螺带运行原理图
可选菜单:
◆可设计成抽真空或带压操作
◆可配备冷热夹层
◆上盖按用户要求设计成封头结构形式
◆密封装置:标准型填料密封,骨架密封,机械密封
◆出料阀:球阀、蝶阀,闸板阀可供选择
◆可配置喷液装置
◆增加切碎装置,能切碎任何尺寸的聚合物,以满足工艺要求
立式螺带混合机-日本大野机械产品
立式螺带现场照片

结构形状:
立式螺带混合机-日本大野机械产品 立式螺带混合机-日本大野机械产品
直筒锥底结构 锥形结构
推荐工艺:
立式螺带混合机-日本大野机械产品
结构一参数表:
立式螺带混合机-日本大野机械产品

型号

有效容积(L)
高度(H)mm
宽度(B)mm
重量kg
EAM-5
106
1900
1000
800
EAM-10
256
2300
1100
1000
EAM-18
432
2500
1300
1500
EAM-25
674
2900
1500
2000
EAM-52
1107
3200
1700
3000
EAM-80
1711
3500
2000
3500
EAM120 2500 4000 2200 4000
结构二参数表:
立式螺带混合机-日本大野机械产品
型 号 全容积M3 功率 kW 支座中心距(mm) 支座高 (mm) 外形尺寸(mm)
EVM-2 0.05 0.75-1.1 480 480 580×1600
EVM-4 0.1 1.5-2.2 600 650 710×1750
EVM-12 0.3 3-4 915 885 1040×1900
EVM-20 0.5 4-5.5 1060 1125 1190×2600
EVM-40 1 5.5-7.5 1335 1405 1470×3000
EVM-80 2 7.5-11 1680 1920 1860×3800
